Разработка и изготовление планов эвакуации в Москве и Московской области
Планы эвакуации людей при пожаре по требованиям пожарной безопасности
Разрабатываем и изготавливаем планы эвакуации для офисов, магазинов, складов, производственных, административных, общественных и других объектов в Москве и Московской области.
Подготовим схему эвакуации с обозначением путей движения, эвакуационных выходов и необходимых средств пожарной безопасности. Разработка выполняется с учётом требований ГОСТ 34428-2018 и особенностей конкретного объекта.
- разработку плана эвакуации по предоставленным исходным данным;
- изготовление готовых планов эвакуации;
- актуализацию ранее разработанных планов при изменении планировки или требований;
- консультацию по необходимому количеству и размещению планов;
- возможность заказать разработку и изготовление в Москве и Московской области.
Разработка планов эвакуации
в Москве и Московской области
ООО «Бюро пожарной безопасности» разрабатывает и изготавливает планы эвакуации людей при пожаре для организаций, предприятий, офисов, магазинов, складов, производственных, образовательных, медицинских и общественных объектов.
Выполняем работы в Москве и Московской области с выездом специалиста на объект. Разрабатываем новые планы эвакуации и актуализируем существующие при изменении планировки, назначения помещений или требований к объекту.
📍 Работаем в городах Московской области:
Чтобы заказать разработку или изготовление планов эвакуации, отправьте нам адрес объекта и имеющиеся планы помещений. Специалисты БПБ уточнят требования, рассчитают стоимость и согласуют порядок выполнения работ.
📞 Свяжитесь с нами:
Заказать разработку плана эвакуацииФорма заказа услуг: https://bpb77.ru/forma-zakaza-uslug/
Разработка и изготовление планов эвакуации людей при пожаре
План эвакуации людей при пожаре — важная часть системы обеспечения пожарной безопасности объекта. Он показывает безопасные пути движения людей к эвакуационным выходам и содержит необходимые обозначения, позволяющие быстро ориентироваться в здании или помещении при возникновении пожара и других чрезвычайных ситуаций.
ООО «Бюро пожарной безопасности» выполняет разработку и изготовление планов эвакуации в Москве и Московской области с учётом планировки и особенностей конкретного объекта.
При разработке плана анализируем предоставленную планировку, определяем основные и альтернативные пути эвакуации, эвакуационные выходы и места размещения элементов, которые должны быть отражены на плане. В графической части используются предусмотренные требованиями обозначения путей эвакуации, средств пожаротушения, пожарной автоматики и других необходимых элементов.
После разработки макета изготавливаем готовый план эвакуации в выбранном исполнении.
Что входит в разработку плана эвакуации
В зависимости от особенностей объекта при подготовке плана учитываются:
- • планировка этажа или отдельного помещения;
- • расположение эвакуационных выходов;
- • основные и альтернативные направления движения людей;
- • лестницы и другие элементы путей эвакуации;
- • места размещения огнетушителей и других первичных средств пожаротушения;
- • пожарные краны;
- • ручные пожарные извещатели и другие элементы систем пожарной безопасности;
- • телефоны для вызова пожарной охраны;
- • указатель «Вы находитесь здесь»;
- • другие сведения и обозначения, необходимые для конкретного объекта.
Разработка выполняется с учётом требований ГОСТ 34428-2018 «Системы эвакуационные фотолюминесцентные. Общие технические условия» и применимых требований пожарной безопасности.
Разработка и изготовление — единая услуга
Заказать можно как разработку нового плана эвакуации, так и полный комплекс работ — от подготовки схемы до изготовления готового плана для размещения на объекте.
Если существующий план эвакуации больше не соответствует фактической планировке, изменилось расположение выходов, помещений или средств пожарной безопасности, потребуется его актуализация и изготовление новой версии.
Перед началом работы определяем, какие планы необходимы для конкретного объекта, какие исходные данные потребуются и в каком исполнении целесообразно их изготовить.
В результате заказчик получает готовые планы эвакуации, разработанные с учётом особенностей его объекта и действующих требований.
Какие планы эвакуации мы разрабатываем и изготавливаем
В зависимости от планировки здания, площади помещений, количества эвакуационных выходов и особенностей объекта применяются разные виды планов эвакуации. Специалисты ООО «Бюро пожарной безопасности» определяют необходимый тип плана по исходной документации и фактическим особенностям объекта.
Этажные планы эвакуации
Этажный план эвакуации разрабатывается для конкретного этажа здания. На схеме показываются помещения, пути движения людей, эвакуационные и аварийные выходы, лестницы и другие элементы, необходимые для безопасной ориентации при пожаре.
Этажные планы применяются в офисных, административных, общественных, торговых, производственных и других зданиях.
Секционные планы эвакуации
Секционный план эвакуации разрабатывается для отдельной части этажа, когда единая схема не позволяет удобно показать пути эвакуации или имеются особенности планировки.
Секционные планы предусматриваются, в частности, при сложной планировке, наличии нескольких обособленных эвакуационных выходов, перегородок и отдельных секций, а также при площади этажа более 1000 м² или наличии определённых типов дверей и турникетов.
Локальные планы эвакуации
Локальный план эвакуации предназначен для отдельного помещения и показывает путь от конкретной зоны до эвакуационного выхода с этажа.
Такие планы могут применяться для гостиничных номеров, помещений общежитий, больничных палат и других отдельных помещений площадью до 50 м² включительно, для которых требуется показать самостоятельный маршрут эвакуации.
Сводные планы эвакуации
Сводный (общий) план эвакуации представляет собой общий план здания или сооружения. Он формируется на основе этажных и секционных планов и позволяет получить общее представление об организации эвакуации на объекте.
Какой план эвакуации нужен вашему объекту?
Не всегда достаточно просто заказать несколько одинаковых схем. Вид и количество планов зависят от конфигурации здания, этажности, площади, расположения помещений и эвакуационных выходов.
Поэтому перед изготовлением важно определить, какие планы эвакуации необходимы именно для вашего объекта и где их следует разместить.
Вы можете предоставить имеющуюся планировку или ранее разработанные планы — специалисты оценят исходные данные и определят необходимый объём работ.
Разрабатываем и изготавливаем этажные, секционные, локальные и сводные планы эвакуации для объектов в Москве и Московской области.
Фотолюминесцентные планы эвакуации
Фотолюминесцентный план эвакуации помогает человеку сориентироваться в здании и определить направление движения к эвакуационному выходу. Такие планы входят в состав фотолюминесцентных эвакуационных систем и применяются на объектах, где требуется обеспечить наглядную информацию о путях эвакуации.
ООО «Бюро пожарной безопасности» выполняет разработку и изготовление фотолюминесцентных планов эвакуации для зданий и помещений в Москве и Московской области.
При разработке учитываем фактическую планировку объекта, расположение эвакуационных и аварийных выходов, лестниц, помещений и других элементов, которые должны быть отражены на схеме. План должен быть понятным, актуальным и соответствовать общей стратегии эвакуации конкретного здания.
Что отражается на фотолюминесцентном плане
В графической части плана эвакуации могут обозначаться:
- • эвакуационные и аварийные выходы;
- • основные и альтернативные пути эвакуации;
- • лестницы и лестничные клетки;
- • дверные проёмы;
- • лифты;
- • балконы и зоны безопасности;
- • места размещения средств противопожарной защиты;
- • место расположения человека на момент ознакомления с планом — «Вы находитесь здесь»;
- • другие необходимые элементы и пояснительные обозначения.
План состоит из графической части и пояснительных надписей. Информация на нём должна быть простой, понятной и актуальной, без посторонних элементов, не связанных с эвакуацией или размещением средств противопожарной защиты.
Размеры планов эвакуации
Размер фотолюминесцентного плана определяется его назначением, площадью помещения и количеством эвакуационных и аварийных выходов.
В соответствии с ГОСТ 34428-2018 минимальные размеры составляют:
При выборе формата важно обеспечить читаемость схемы и возможность быстро определить направление эвакуации.
Где размещают планы эвакуации
Планы размещают в хорошо видимых местах на этажах здания — например, возле входов на этаж, лестниц, лифтов, в местах ожидания и на участках, где человеку могут потребоваться дополнительные указания. Локальные планы размещают непосредственно у выхода из соответствующего помещения.
При этом ориентация схемы должна соответствовать фактическому расположению объекта относительно места размещения плана: левая и правая стороны изображения должны соответствовать реальной обстановке для человека, который смотрит на план.
Разработаем и изготовим фотолюминесцентные планы эвакуации с учётом планировки вашего объекта и требований действующих нормативных документов.
Планы эвакуации для разных типов объектов
План эвакуации разрабатывается не по универсальному шаблону. Схема должна учитывать фактическую планировку здания, назначение помещений, расположение эвакуационных и аварийных выходов, пути движения людей и размещение средств противопожарной защиты.
ООО «Бюро пожарной безопасности» разрабатывает и изготавливает планы эвакуации для различных объектов в Москве и Московской области.
🏢 План эвакуации для офиса
Для офисных и административных помещений на плане показываются помещения, коридоры, лестницы, эвакуационные выходы и направления движения людей. При необходимости указываются места размещения огнетушителей, ручных пожарных извещателей, средств связи и других элементов противопожарной защиты.
🛒 План эвакуации для магазина и торгового объекта
Для магазинов, торговых залов, торговых центров и других объектов торговли важно учитывать фактическую организацию пространства, расположение торговых зон, проходов, выходов и других элементов, влияющих на движение людей при эвакуации.
📦 План эвакуации для склада
При разработке плана эвакуации для склада учитываются особенности складских помещений, стеллажи, проходы, зоны хранения, эвакуационные выходы и другие элементы, которые могут влиять на направление движения людей.
🏭 План эвакуации для производства и предприятия
Для производственных помещений и предприятий схема эвакуации разрабатывается с учётом планировки производственных зон, технологических помещений, проходов, лестниц, выходов и особенностей эксплуатации объекта. В зависимости от назначения здания план может дополняться необходимыми инструкциями.
🏫 План эвакуации для школы, детского сада и образовательного учреждения
Для школ, детских садов и других образовательных объектов при разработке учитываются расположение учебных и вспомогательных помещений, лестничных клеток, эвакуационных выходов и маршрутов движения людей.
🏨 План эвакуации для гостиницы и общежития
В гостиницах, общежитиях и других объектах с большим количеством отдельных помещений могут использоваться этажные, секционные и локальные планы эвакуации. При разработке учитываются расположение жилых помещений, коридоров, лестниц и выходов.
🏥 План эвакуации для медицинского учреждения
Для больниц, поликлиник, медицинских центров и других учреждений здравоохранения схема разрабатывается с учётом фактической планировки объекта, помещений, коридоров, лестниц и эвакуационных выходов.
🍽️ План эвакуации для кафе и ресторана
Для кафе, ресторанов и других объектов общественного питания план должен учитывать расположение залов, кухни, подсобных помещений, проходов и эвакуационных выходов.
🏛️ План эвакуации для бизнес-центра и административного здания
Для бизнес-центров, административных зданий и многофункциональных объектов разрабатываются планы с учётом этажности, секций, расположения арендуемых помещений, лестничных клеток и эвакуационных выходов.
План эвакуации для вашего объекта
Если вы не знаете, какой именно план эвакуации необходим вашему объекту, это не проблема. Специалисты определят необходимый состав планов на основании имеющейся планировки и особенностей здания.
Разрабатываем планы эвакуации для офисов, магазинов, складов, производственных предприятий, школ, детских садов, гостиниц, медицинских учреждений, кафе, ресторанов, бизнес-центров и других объектов.
Важно: При изменении планировки, перепланировке или изменении порядка эвакуации ранее разработанный план необходимо актуализировать.

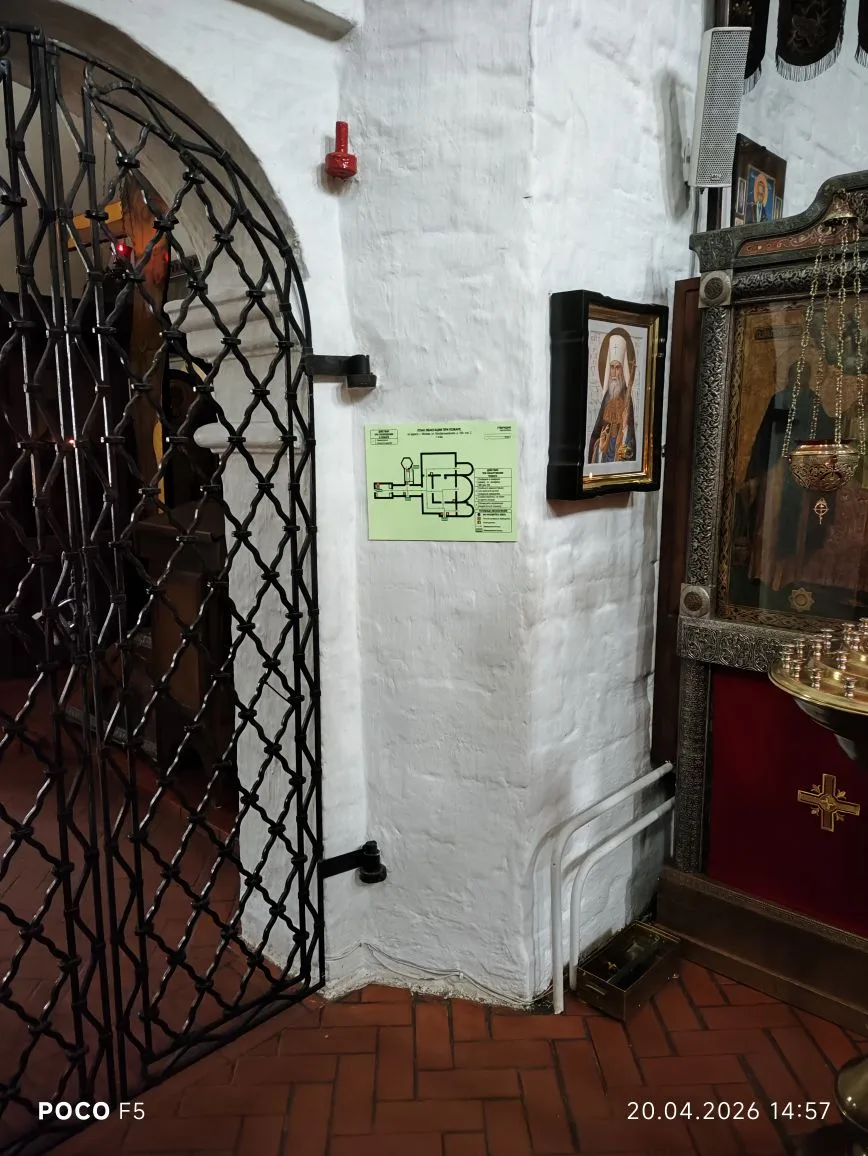

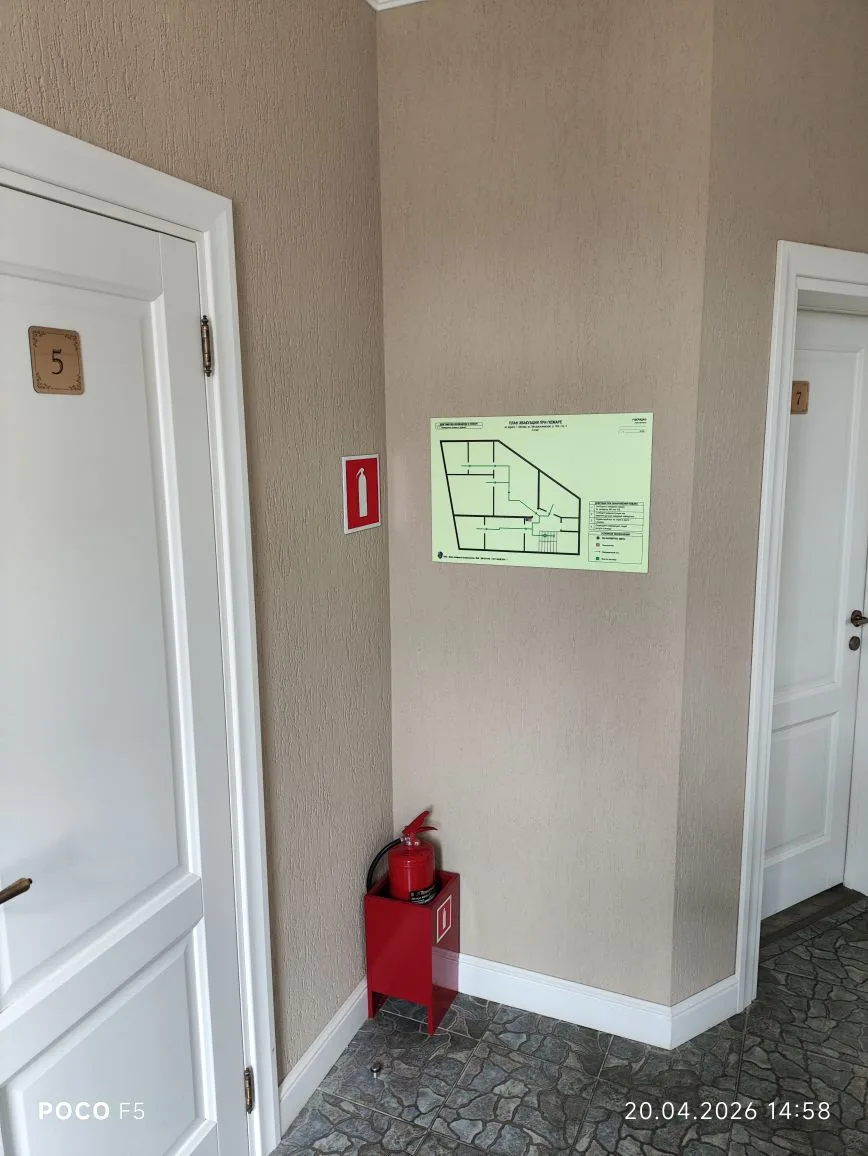

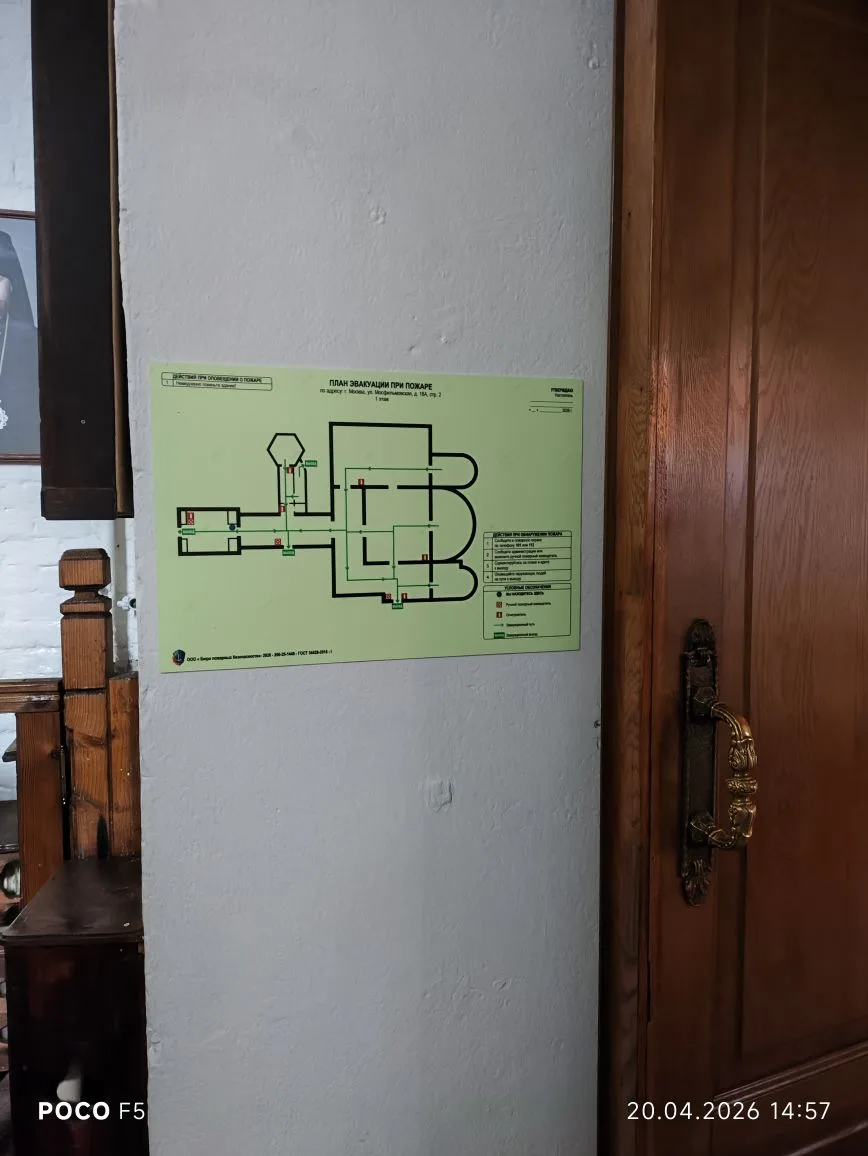

Наши работы: планы эвакуации для Храма Живоначальной Троицы в Москве
Комплексная разработка этажных, секционных и локальных планов эвакуации для объекта культурного наследия — Храма Живоначальной Троицы Московского Патриархата. Все планы изготовлены по ГОСТ 34428-2018 из фотолюминесцентной плёнки типа В.
Особенности разработки планов эвакуации для храмов и религиозных объектов
- Учёт архитектурных особенностей объектов культурного наследия и действующих храмов
- Согласование схем с представителями Московской епархии и ответственными за пожарную безопасность
- Индивидуальная проработка потоков прихожан, мест размещения икон, свечных ящиков, церковной утвари
- Фотолюминесцентные материалы типа В, не нарушающие эстетику интерьера (без рамок, скрытый крепёж)
- Полное соответствие ГОСТ 34428-2018, ГОСТ 12.4.026-2015 и требованиям МЧС России
- Пакет документов для проверки: сертификат ТР ЕАЭС 043/2017, акт выполненных работ, копия лицензии МЧС
📸 Фотографии других объектов предоставляем по запросу. У нас есть опыт работы с объектами в Химках, Мытищах, Балашихе, Подольске, Люберцах, Красногорске, Домодедово, Королёве, Одинцово, Щёлково, Электростали, Коломне, Серпухове, Орехово-Зуево, Жуковском, Клину, Чехове, Наро-Фоминске, Пушкино, Раменском, Дмитрове, Зарайске, Шатуре, Талдоме, Лотошино, Серебряных Прудах и других населённых пунктах Московской области.

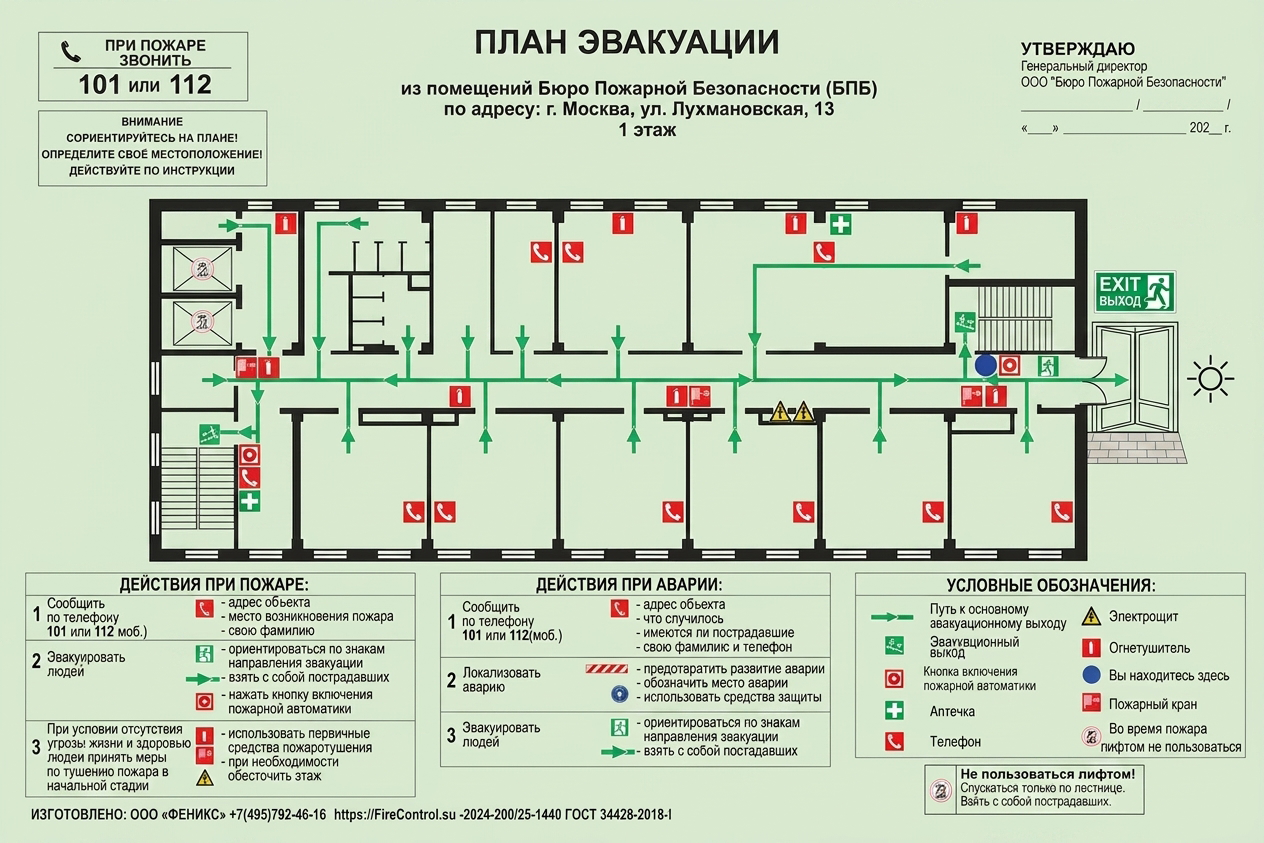

Что должно быть указано на плане эвакуации
Правильно разработанный план эвакуации должен позволять человеку быстро определить своё местоположение, направление движения и ближайший безопасный выход из здания. Поэтому при изготовлении плана важно не только воспроизвести поэтажную планировку, но и правильно нанести предусмотренные требованиями обозначения.
Согласно ГОСТ 34428-2018, план эвакуации состоит из графической части и пояснительных надписей. Информация должна быть понятной, актуальной и относиться непосредственно к эвакуации людей, средствам противопожарной защиты, спасательным и медицинским средствам и средствам связи.
Графическая часть плана
На схеме в зависимости от особенностей объекта отображаются:
- • этажная или секционная планировка;
- • номер этажа;
- • помещения и основные элементы планировки;
- • эвакуационные пути;
- • эвакуационные выходы;
- • аварийные выходы;
- • дверные проёмы;
- • лестницы и лестничные клетки;
- • балконы;
- • лифты;
- • зоны безопасности;
- • другие элементы, необходимые для правильной организации эвакуации.
На плане также указывается место размещения самого плана в здании — обозначение «Вы находитесь здесь». Это позволяет человеку сопоставить изображённую схему с фактическим расположением помещений и сразу определить направление движения.
Пути движения при эвакуации
Основные пути эвакуации обозначаются на схеме с указанием направления движения к эвакуационным выходам. Отдельно могут обозначаться пути, ведущие к аварийным выходам.
Важно: Маршрут на плане должен соответствовать фактической планировке объекта. Нельзя просто нанести условную стрелку на типовой чертёж — направление эвакуации необходимо определять исходя из конкретного расположения помещений, выходов и путей движения людей.
Средства пожарной безопасности
На плане эвакуации обозначаются места размещения предусмотренных для данного объекта средств противопожарной защиты и других необходимых средств, в том числе:
- • огнетушителей;
- • пожарных кранов;
- • ручных пожарных извещателей;
- • средств связи;
- • медицинских средств;
- • других элементов, которые должны быть показаны на конкретном плане.
Важно: План не должен содержать лишнюю информацию, не связанную с эвакуацией людей или размещением соответствующих средств.
Пояснительная часть
Помимо графической схемы, план эвакуации включает необходимые пояснительные надписи и обозначения. Они должны быть простыми для восприятия и обеспечивать возможность быстро разобраться в маршруте эвакуации.
При необходимости на плане может размещаться обзорная схема этажа с привязкой к окружающей территории и указанием места сбора людей.
Почему нельзя просто скачать готовый шаблон
План эвакуации должен соответствовать конкретному объекту, а не абстрактному типу здания. Если после ремонта изменилась планировка, появились новые перегородки, изменилось расположение дверей, лестниц, выходов или средств пожарной защиты, ранее изготовленная схема может потерять актуальность.
Поэтому разработка плана эвакуации начинается с анализа исходной планировки и фактической организации эвакуации на объекте.
ООО «Бюро пожарной безопасности» разрабатывает и изготавливает планы эвакуации для объектов в Москве и Московской области с учётом планировки конкретного здания и требований действующих нормативных документов.
Требования к планам эвакуации по ГОСТ 34428-2018
План эвакуации должен соответствовать планировке конкретного объекта, установленным требованиям к оформлению и общей стратегии эвакуации здания. ГОСТ 34428-2018 предусматривает требования к видам планов, их размерам, содержанию, графическому оформлению, размещению и актуальности.
Размеры плана эвакуации
Размер плана выбирается с учётом его назначения, площади помещения и количества эвакуационных и аварийных выходов.
Минимальные размеры, установленные ГОСТ 34428-2018:
При выборе конкретного формата необходимо обеспечить хорошую читаемость схемы, обозначений и пояснительных надписей.
Требования к графическому оформлению
На плане должна быть показана соответствующая планировка объекта с обозначением эвакуационных путей, выходов, дверных проёмов, лестниц, лестничных клеток и других необходимых элементов.
Пути к эвакуационным выходам — сплошная линия зелёного цвета с указанием направления движения
Пути к аварийным выходам — штриховая зелёная линия с направлением движения
Для быстрого определения своего местоположения на плане предусматривается обозначение «Вы находитесь здесь» с привязкой к фактическому месту размещения схемы.
Текстовая и графическая информация должна быть понятной и актуальной. План не должен содержать посторонних изображений и сведений, которые не относятся к эвакуации или размещению предусмотренных средств противопожарной защиты, спасательных и медицинских средств и средств связи.
Требования к размещению
Планы эвакуации размещают на каждом этаже в хорошо видимых местах. ГОСТ предусматривает размещение, в частности, рядом со входами на этаж, лестницами, лифтами, в местах ожидания людей и там, где могут потребоваться дополнительные указания по направлению движения.
Локальные планы размещают непосредственно у выхода из соответствующего помещения.
Важна и ориентация схемы: изображение на плане должно соответствовать фактическому расположению объекта относительно места, где человек смотрит на план. Это позволяет быстро сопоставить изображённую схему с реальной обстановкой.
Актуальность плана эвакуации
План эвакуации должен соответствовать фактическому состоянию объекта. Если в здании проведена реконструкция или перепланировка, изменилось расположение помещений, выходов, дверей, лестниц, средств пожарной защиты либо изменился порядок эвакуации, план необходимо скорректировать.
Поэтому при заказе нового плана важно использовать актуальную планировку объекта, а при изменениях не продолжать использовать устаревшую схему.
Почему важно соблюдать требования ГОСТ
План эвакуации — это не обычная схема помещения и не декоративная информационная табличка. Его задача — помочь людям быстро определить своё местоположение и безопасный маршрут выхода из здания.
Ошибки в планировке, направлении движения, расположении выходов или обозначении средств противопожарной защиты могут сделать схему непонятной или не соответствующей фактической ситуации.
ООО «Бюро пожарной безопасности» разрабатывает и изготавливает планы эвакуации для объектов в Москве и Московской области с учётом планировки объекта и требований действующих нормативных документов.
Когда необходимо разработать или актуализировать план эвакуации
План эвакуации должен соответствовать фактической планировке и организации эвакуации на объекте. Если схема перестала соответствовать реальной обстановке, использовать её в качестве актуального плана нельзя.
Разработка нового или актуализация существующего плана эвакуации может потребоваться при изменении планировки здания, реконструкции, перепланировке помещений или изменении расположения элементов, влияющих на эвакуацию. Требования к эвакуационным путям и выходам также применяются с учётом изменений функционального назначения и объёмно-планировочных решений объекта.
В каких случаях нужно обновить план эвакуации
Проверить актуальность ранее разработанных планов рекомендуется, если:
- • выполнена перепланировка помещений;
- • изменилось расположение стен и перегородок;
- • появились новые помещения или изменилось их назначение;
- • изменилось расположение эвакуационных или аварийных выходов;
- • были изменены двери, лестницы или другие элементы путей эвакуации;
- • изменилось расположение огнетушителей, пожарных кранов, ручных пожарных извещателей или других средств противопожарной защиты;
- • изменились маршруты движения людей;
- • изменилось функциональное назначение здания или отдельных помещений;
- • существующий план повреждён, утратил читаемость или не соответствует фактической планировке;
- • на объекте ранее использовалась схема, разработанная по старой планировке.
Актуализация плана эвакуации
Если планировка объекта изменилась незначительно, во многих случаях нет необходимости разрабатывать всю документацию с нуля. Специалист проверяет существующий план, сопоставляет его с актуальной планировкой и определяет, какие изменения необходимо внести.
После корректировки изготавливается новая версия плана эвакуации для размещения на объекте.
Если изменения затрагивают маршруты движения, эвакуационные выходы или другие существенные элементы, необходимо заново проверить схему эвакуации и её соответствие фактической ситуации.
Что делать, если план эвакуации уже есть
Наличие старого плана ещё не означает, что он соответствует действующим требованиям и фактическому состоянию объекта.
Перед изготовлением нового плана можно предоставить специалистам:
- • существующий план эвакуации;
- • актуальный поэтажный план;
- • сведения о проведённой перепланировке;
- • информацию об изменениях средств противопожарной защиты;
- • другие имеющиеся документы по объекту.
Специалисты определят, достаточно ли актуализировать существующий план эвакуации или требуется разработка новой схемы.
Если после ремонта или перепланировки план эвакуации остался прежним, рекомендуем проверить его актуальность до размещения на объекте.
Что необходимо для разработки плана эвакуации
Чтобы разработать план эвакуации, специалисту необходимо понимать фактическую планировку объекта и расположение элементов, которые должны быть отражены на схеме. Чем точнее исходные данные, тем точнее будет разработанный план.
Какие документы и сведения понадобятся
Для разработки плана эвакуации желательно предоставить:
- • актуальный поэтажный план или план помещения;
- • план БТИ, проектную документацию или другой чертёж с фактической планировкой;
- • информацию о расположении эвакуационных и аварийных выходов;
- • сведения о лестницах и лестничных клетках;
- • расположение огнетушителей и других средств пожаротушения;
- • места установки ручных пожарных извещателей;
- • расположение пожарных кранов, если они предусмотрены;
- • сведения о других элементах противопожарной защиты, которые необходимо отразить на плане;
- • информацию об изменениях, выполненных после разработки предыдущего плана.
Если у вас сохранился старый план эвакуации, его также желательно предоставить. Он может помочь определить ранее использовавшуюся структуру схемы и быстрее выявить изменения.
Если поэтажного плана нет
Отсутствие готового файла с планировкой не всегда является препятствием для заказа.
Свяжитесь с нами и расскажите об объекте. Специалист уточнит, какие исходные данные можно использовать для разработки и какие материалы необходимо предоставить дополнительно.
Если имеющаяся документация устарела, перед разработкой нового плана необходимо учитывать фактическую планировку объекта.
Если план эвакуации уже есть
В этом случае не обязательно сразу заказывать разработку с нуля.
Мы можем оценить существующую схему и определить, требуется ли:
- • актуализация действующего плана;
- • корректировка отдельных элементов;
- • разработка нового плана;
- • изготовление новой версии вместо повреждённого или устаревшего экземпляра.
Как заказать разработку и изготовление
Чтобы начать работу, достаточно оставить заявку и сообщить основную информацию об объекте. После получения исходных данных можно определить состав работ и необходимые планы эвакуации.
ООО «Бюро пожарной безопасности»
Как проходит разработка и изготовление плана эвакуации
Разработка плана эвакуации начинается с анализа исходных данных и заканчивается изготовлением готовой схемы для размещения на объекте. Каждый план разрабатывается с учётом конкретной планировки, расположения выходов и особенностей здания.
📋 Получаем заявку
Вы оставляете заявку на разработку и изготовление плана эвакуации и сообщаете основную информацию об объекте: его назначение, адрес, количество этажей и необходимый объём работ.
Если план эвакуации уже существует, его можно приложить к заявке вместе с актуальной планировкой.
🔍 Анализируем исходные данные
Изучаем предоставленный поэтажный план, чертежи и другую информацию об объекте.
Определяем расположение помещений, эвакуационных выходов, лестниц, путей движения и средств противопожарной защиты, которые необходимо отразить на схеме.
Если планировка изменилась, сопоставляем имеющийся план эвакуации с актуальным состоянием объекта.
✏️ Разрабатываем схему эвакуации
На основании исходных данных разрабатывается графическая часть плана.
Наносятся основные и альтернативные пути эвакуации, эвакуационные и аварийные выходы, обозначение места расположения плана и необходимые элементы противопожарной защиты.
При выборе типа и количества планов учитываются особенности конкретного объекта.
✅ Проверяем макет
Перед изготовлением проверяем разработанную схему на соответствие исходной планировке и требованиям, применимым к планам эвакуации.
Особое внимание уделяется правильности маршрутов движения, расположению выходов, обозначений и читаемости информации.
🖨️ Изготавливаем план эвакуации
После подготовки макета изготавливается готовый план эвакуации в выбранном исполнении.
Формат и исполнение определяются с учётом типа плана, его назначения и требований к размещению.
📦 Передаём готовые планы заказчику
Готовые планы эвакуации передаются заказчику для размещения на объекте.
При необходимости можно заказать разработку сразу нескольких планов для разных этажей, секций или отдельных помещений.
Разработка плана эвакуации без лишних сложностей
Вам не нужно самостоятельно определять, какой тип плана выбрать, какие элементы нанести на схему и сколько экземпляров необходимо изготовить.
Предоставьте имеющиеся материалы — мы определим необходимый состав работ и подготовим планы эвакуации с учётом особенностей вашего объекта.
Нужна разработка или актуализация плана эвакуации? Оставьте заявку — обсудим задачу и необходимые исходные данные.
ООО «Бюро пожарной безопасности»
Стоимость изготовления планов эвакуации в Москве и МО
Цены указаны для всех городов Московской области — Химки, Мытищи, Балашиха, Подольск, Люберцы, Красногорск, Домодедово, Королёв, Одинцово, Щёлково, Электросталь, Коломна, Серпухов, Орехово-Зуево, Жуковский и других. Доставка и выезд инженера — бесплатно при заказе от 5 планов.
| Формат / Материал | Размер | Цена для всех городов МО | Срочно 24 часа |
|---|---|---|---|
| Хит План эвакуации А1 (плёнка + рамка) | 600×800 мм | 9 120 ₽ | +20% |
| Оптимальный План эвакуации А2 (плёнка + рамка) | 400×600 мм | 4 800 ₽ | +20% |
| Бюджет План эвакуации А3 (плёнка + рамка) | 300×400 мм | 4 560 ₽ | +20% |
| Антивандальный План на ПВХ 2 мм, А2 | 400×600 мм | от 4 820 ₽ | +20% |
| Спец План расстановки транспорта, А1 | 600×800 мм | 9 800 ₽ | +20% |
Стоимость разработки и изготовления планов эвакуации
Стоимость плана эвакуации зависит от объёма и сложности работы: количества этажей и помещений, площади объекта, количества необходимых планов, сложности планировки, наличия готовой документации и выбранного варианта изготовления.
Поэтому точную стоимость разработки и изготовления планов эвакуации можно определить после оценки исходных данных.
Что влияет на стоимость
| Фактор | Как влияет на стоимость |
|---|---|
| Количество планов | Чем больше этажей, секций или отдельных помещений необходимо отобразить, тем больше объём работ |
| Сложность планировки | Простая планировка требует меньше времени на разработку, чем объект со сложной конфигурацией помещений и большим количеством маршрутов |
| Площадь и этажность объекта | Учитываются размеры и количество этажей, для которых необходимо разработать планы |
| Наличие исходной документации | Готовая актуальная планировка позволяет быстрее приступить к разработке |
| Необходимость актуализации | Если существующий план требует существенной корректировки, объём работ определяется после его проверки |
| Количество экземпляров | При изготовлении нескольких одинаковых или разных планов учитывается их количество |
| Исполнение плана | Стоимость изготовления зависит от выбранного материала, формата и варианта исполнения |
Разработка или актуализация — что выбрать?
Разработка нового плана — если план эвакуации ранее не разрабатывался, потребуется разработка нового плана.
Актуализация — если план уже есть, сначала необходимо проверить его актуальность. При соответствии фактической планировке может потребоваться только изготовление нового экземпляра. Если в здании произошли изменения, выполняется актуализация или разработка новой схемы эвакуации.
Рассчитаем стоимость по вашему объекту
Чтобы получить точную стоимость, достаточно предоставить имеющийся план эвакуации, поэтажную планировку или другие исходные материалы.
Мы оценим объём работ и сообщим стоимость разработки и изготовления планов эвакуации до начала работы.
Для расчёта стоимости не обязательно заранее разбираться во всех требованиях к планам эвакуации — достаточно передать имеющиеся у вас материалы.
Варианты изготовления и материалы планов эвакуации

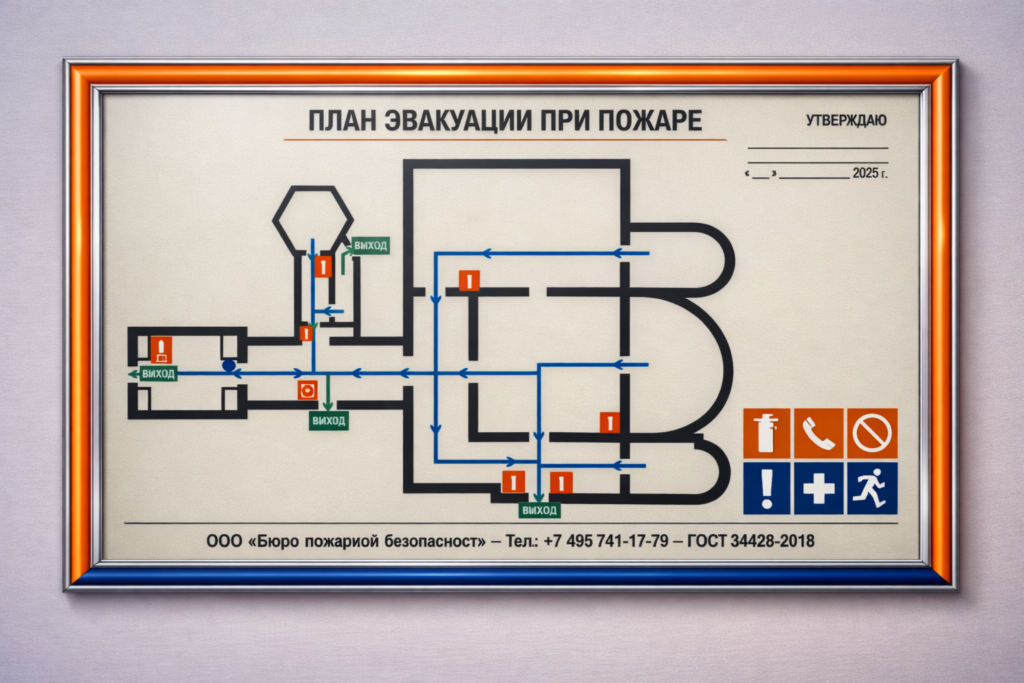

После разработки схемы план эвакуации необходимо изготовить в виде информационного носителя, который можно разместить в предусмотренном для него месте на объекте. В зависимости от назначения, формата и условий эксплуатации выбирается подходящий вариант исполнения.
Фотолюминесцентные планы эвакуации
Фотолюминесцентные планы применяются в составе фотолюминесцентных эвакуационных систем. Их особенность заключается в способности материала накапливать световую энергию и сохранять видимость графической информации после прекращения освещения.
При разработке фотолюминесцентного плана учитываются требования ГОСТ 34428-2018, включая требования к размерам, графическому оформлению и размещению.
Размеры планов эвакуации
Размер готового плана зависит от его типа, площади отображаемого помещения или этажа, количества элементов на схеме и требований к читаемости информации.
Если на схеме необходимо разместить большое количество помещений, маршрутов и обозначений, формат должен обеспечивать возможность хорошо различать графическую и текстовую информацию.
Изготовление планов под конкретный объект
Мы не используем один универсальный шаблон для всех зданий. Каждый план изготавливается на основании разработанной схемы конкретного объекта.
При выборе варианта исполнения учитываются:
- • тип плана — этажный, секционный или локальный;
- • размеры схемы;
- • место предполагаемого размещения;
- • условия эксплуатации;
- • требования к читаемости информации;
- • количество изготавливаемых экземпляров.
Если требуется несколько планов
Для многоэтажных зданий, крупных помещений и объектов со сложной планировкой может потребоваться несколько планов эвакуации.
В этом случае разрабатываются соответствующие схемы для отдельных этажей, секций или помещений, после чего изготавливается необходимое количество экземпляров.
Перед изготовлением мы определяем подходящий формат и вариант исполнения с учётом особенностей вашего объекта.
Почему разработку плана эвакуации лучше доверить специалистам по пожарной безопасности
План эвакуации — это не просто распечатанная схема помещения. Он должен отражать фактическую планировку объекта, показывать правильные направления движения людей и содержать необходимые обозначения.
Ошибка в расположении выхода, маршруте движения или обозначении средств противопожарной защиты может сделать план непонятным для людей, которые будут использовать его в чрезвычайной ситуации.
🏗️ Разработка начинается с объекта, а не с шаблона
Готовый шаблон нельзя без проверки переносить на любой объект. Даже два помещения одинакового назначения могут иметь разную планировку, количество выходов, расположение лестниц и особенности путей эвакуации.
При профессиональной разработке учитываются реальные условия конкретного здания или помещения.
📋 Учитываются требования нормативных документов
При подготовке плана необходимо учитывать требования действующих нормативных документов, в том числе ГОСТ 34428-2018, в части, относящейся к планам эвакуации и фотолюминесцентным эвакуационным системам.
Важно не только правильно оформить графическую часть, но и обеспечить соответствие схемы фактической организации эвакуации.
🔍 Проверяется соответствие фактической планировке
Если поэтажный план или старый план эвакуации не соответствует текущему состоянию объекта, его нельзя просто повторно распечатать.
При разработке учитываются изменения помещений, перегородок, дверей, лестниц, эвакуационных выходов и расположения средств противопожарной защиты.
📦 Можно заказать полный комплекс работ
Вместо поиска отдельно разработчика и изготовителя можно заказать услугу в одном месте:
разработка схемы → подготовка макета → изготовление готового плана эвакуации.
При необходимости также выполняется актуализация ранее разработанных планов.
Для нас важен не только внешний вид плана
Хороший план эвакуации должен быть одновременно:
- ✓ понятным для человека, который впервые его видит;
- ✓ читаемым;
- ✓ соответствующим фактической планировке;
- ✓ информативным;
- ✓ правильно ориентированным относительно места размещения;
- ✓ выполненным с учётом применимых нормативных требований.
Именно поэтому при заказе плана эвакуации важно учитывать не только стоимость печати, но и качество разработки самой схемы.
ООО «Бюро пожарной безопасности» разрабатывает и изготавливает планы эвакуации для организаций и объектов в Москве и Московской области.
Часто задаваемые вопросы о планах эвакуации
Необходимость наличия планов эвакуации определяется требованиями пожарной безопасности и особенностями конкретного объекта. Для объектов, на которых требуется разработка планов эвакуации, схемы должны соответствовать фактической планировке и установленным требованиям.
Разработкой плана эвакуации может заниматься специалист, обладающий необходимыми знаниями и компетенциями в области пожарной безопасности. Важно, чтобы разработанная схема соответствовала фактической планировке объекта и применимым нормативным требованиям.
Технически подготовить графическую схему самостоятельно возможно, однако при этом необходимо правильно определить пути эвакуации, выходы, необходимые обозначения, место размещения плана и другие элементы.
Использование готового шаблона без проверки конкретного объекта может привести к ошибкам в маршрутах и обозначениях. Поэтому для организации и предприятий практичнее заказать разработку плана у специалиста по пожарной безопасности.
Размер зависит от типа плана и его назначения. В соответствии с ГОСТ 34428-2018 минимальный размер этажного или секционного плана составляет 600 × 400 мм, локального — 400 × 300 мм.
При этом фактический формат должен обеспечивать хорошую читаемость всей информации, размещённой на схеме.
Количество планов зависит от планировки объекта, его этажности, площади, количества секций и отдельных помещений, а также расположения эвакуационных выходов.
Для одного объекта может потребоваться несколько этажных, секционных или локальных планов.
Если в результате ремонта или перепланировки изменилась схема помещений, расположение дверей, лестниц, эвакуационных выходов или других элементов, отражённых на плане, необходимо проверить его актуальность.
При несоответствии фактической планировке разрабатывается актуализированный или новый план эвакуации.
Да, если у заказчика уже имеется корректно разработанный и актуальный макет. В таком случае можно рассматривать изготовление готового плана по предоставленному макету.
Если макета нет либо существующая схема устарела, сначала потребуется разработка или актуализация плана.
Для расчёта стоимости и определения необходимого объёма работ достаточно предоставить имеющиеся материалы по объекту — например, поэтажный план, старый план эвакуации или проектную документацию.
После анализа исходных данных можно определить необходимое количество планов, их тип и вариант изготовления.
Стоимость зависит от объёма разработки и изготовления: количества планов, сложности планировки, наличия исходной документации, необходимости актуализации и выбранного исполнения.
Точную стоимость можно определить после ознакомления с исходными данными по конкретному объекту.
Планы эвакуации и пожарная безопасность объекта
Планы эвакуации являются частью организации безопасной эвакуации людей при пожаре. На схеме здания или отдельного помещения отображаются пути движения к эвакуационным выходам, направление движения, лестницы, выходы и другие элементы, необходимые для ориентирования людей.
Разработка плана эвакуации начинается с анализа планировки конкретного объекта. Для подготовки схемы может использоваться актуальный поэтажный план, проектная документация, план БТИ или другие материалы, позволяющие определить расположение помещений, дверей, лестниц и эвакуационных выходов.
В зависимости от особенностей здания разрабатываются этажные, секционные и локальные планы эвакуации. Для крупных и сложных объектов может потребоваться несколько схем, каждая из которых соответствует определённой части здания и конкретному маршруту эвакуации.
Схема эвакуации людей при пожаре
Основная задача схемы — наглядно показать человеку, находящемуся внутри здания, куда необходимо двигаться в случае возникновения пожара.
На плане обозначаются основные и альтернативные пути эвакуации, эвакуационные и аварийные выходы, лестничные клетки и другие элементы, имеющие значение для безопасного выхода людей.
Важной частью является обозначение «Вы находитесь здесь». Оно позволяет сопоставить изображение на плане с фактическим расположением человека в здании и быстрее определить направление движения.
План эвакуации здания, этажа или помещения
План эвакуации может разрабатываться для отдельного этажа, секции здания или помещения. Конкретный вариант определяется планировкой и особенностями объекта.
Для офисных и административных зданий, магазинов, складов, производственных помещений, общественных и коммерческих объектов необходимо учитывать фактическое расположение помещений и путей движения людей.
Для гостиниц, общежитий, медицинских и образовательных учреждений могут потребоваться дополнительные локальные схемы, если особенности объекта предусматривают их применение.
Требования к оформлению плана эвакуации
При разработке необходимо учитывать требования нормативных документов, применимых к планам эвакуации и организации эвакуации людей при пожаре.
В том числе учитываются требования ГОСТ 34428-2018 к фотолюминесцентным эвакуационным системам и планам эвакуации: размерам, графическому оформлению, содержанию информации, обозначению путей движения и размещению схем.
План должен быть понятным, читаемым и соответствовать фактической планировке объекта. Использование устаревшей схемы, в которой не отражены произошедшие изменения, снижает её практическую ценность и может привести к неправильной ориентации людей при эвакуации.
Изготовление фотолюминесцентных планов эвакуации
Фотолюминесцентный план эвакуации используется для визуального обозначения маршрутов и элементов эвакуации в составе фотолюминесцентной эвакуационной системы.
Актуализация планов эвакуации
План эвакуации необходимо поддерживать в актуальном состоянии. После перепланировки, ремонта или реконструкции следует проверить, соответствует ли существующая схема фактической планировке.
Особое внимание необходимо уделять изменениям:
- • помещений и перегородок;
- • дверных проёмов;
- • лестниц и лестничных клеток;
- • эвакуационных и аварийных выходов;
- • маршрутов движения;
- • расположения огнетушителей;
- • пожарных кранов;
- • ручных пожарных извещателей;
- • других элементов, отражённых на плане.
Если изменения влияют на схему эвакуации, выполняется актуализация или разработка нового плана эвакуации.
Разработка планов эвакуации в Москве и Московской области
ООО «Бюро пожарной безопасности» выполняет разработку и изготовление планов эвакуации для организаций и объектов в Москве и Московской области.
Можно заказать как отдельную разработку схемы, так и комплексную услугу, включающую разработку, актуализацию и изготовление планов эвакуации.
Работа выполняется на основании исходных данных по конкретному объекту. Это позволяет учитывать его фактическую планировку, количество этажей, особенности помещений, расположение эвакуационных выходов и необходимые элементы противопожарной защиты.
Если вам необходимо разработать план эвакуации, изготовить план эвакуации при пожаре, актуализировать существующую схему или подготовить фотолюминесцентный план, направьте нам имеющиеся материалы по объекту. Мы определим необходимый состав работ и подготовим предложение.
Полный спектр работ по пожарной безопасности
Лицензированные работы. Проектируем, монтируем, обслуживаем. Работаем по Москве и Московской области.
Установка АПС и СОУЭ под ключ
Лицензированный монтаж пожарной сигнализации в Москве. Гарантия до 5 лет.
Монтаж систем пожаротушения в Москве
Монтаж, ТО и ремонт СПТ
Противопожарное водоснабжение
Проектирование и монтаж ВПВ
Монтаж противодымной вентиляции
Дымоудаление и подпор воздуха
Противопожарные занавесы и шторы
Монтаж, ТО и ремонт
Противопожарные двери и люки
Установка и обслуживание
Огнезащита металлоконструкций
Металл, дерево, кабели
Дистанционное обучение пожарной безопасности
Лицензия МЧС, ФИС ФРДО
Независимая оценка пожарного риска (НОР)
Пожарный аудит организаций
Категорирование помещений по пожарной опасности
Расчёт категорий А, Б, В1–В4, Г, Д
Разработка пожарной документации
Приказы, инструкции, журналы
Добровольная пожарная дружина (ДПД)
Документация и обучение
Планы эвакуации при пожаре
Разработка и изготовление по ГОСТ
Дата публикации: 28.08.2026
